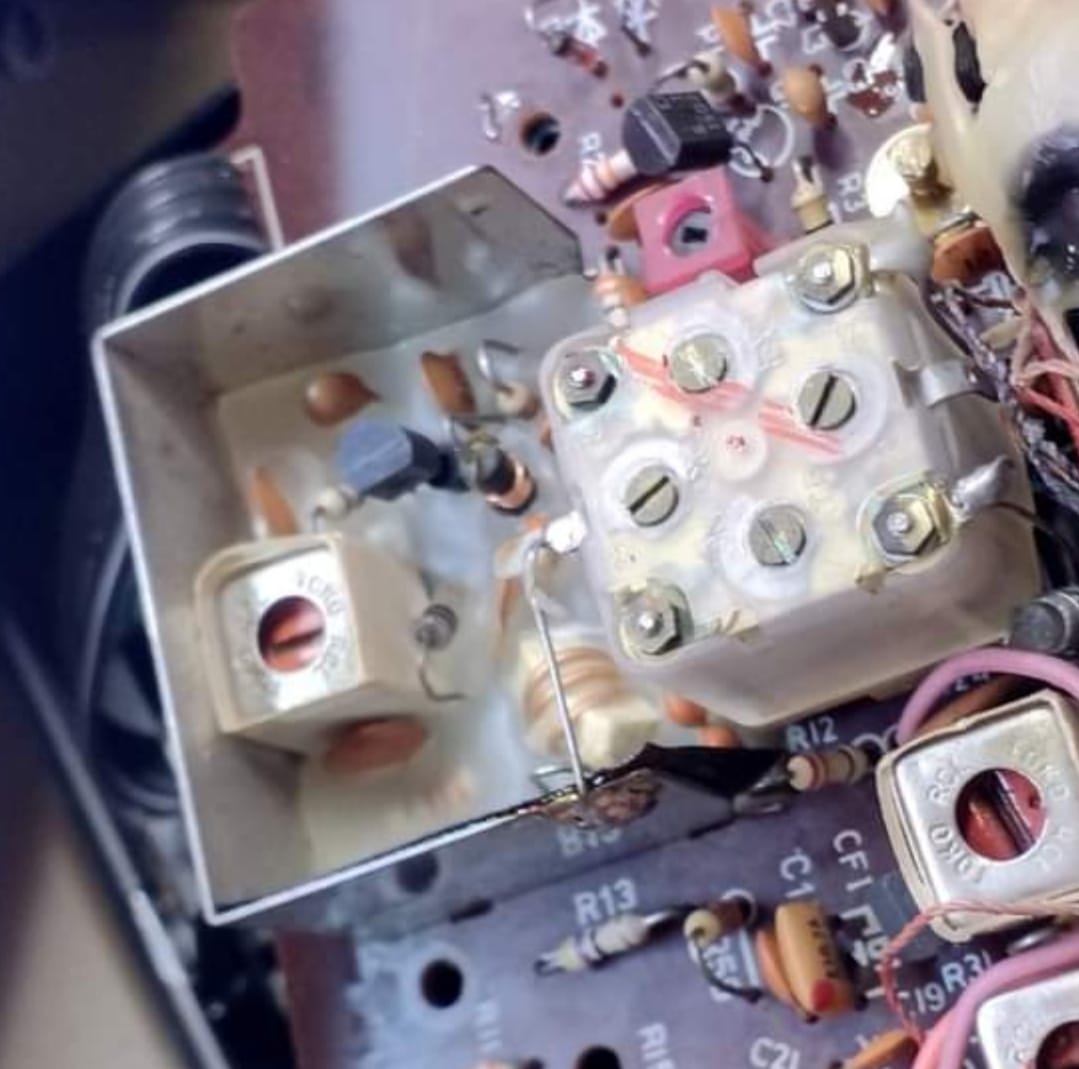

¿Por qué tiene cera derretida una parte del circuito interno de mi radio?

 Curiosidades del mundo de la Radio

¿Por qué tiene cera derretida una parte del circuito interno de mi radio?

Así es, y no se trata de un mal procedimiento al ensamblar el equipo de radio. La presencia de esta cera derretida, tampoco es indicativo de un bajo control de calidad.



¿Qué es entonces y por qué está ahí?

Pues, está por dos razones. La más importante, es para no comprometer la estabilidad del circuito, por cambios bruscos de temperatura. Si esto sucede, en frecuencias muy altas, como en la banda de FM, puede traer como consecuencia un corrimiento de frecuencia sin mover el dial.

La otra razón es para evitar el más ligero movimiento de algún componente, como es el caso de esas bobinas osciladoras, con núcleo de aire, presentes en los circuitos de FM. El simple movimiento de unas de sus espiras, ya sea por calor (dilatación) o algún golpe que reciba el radio, puede significar también que la estación de nos vaya de sintonía.



Como es de suponer, este material térmico protector, se pone en o cercanos a los circuitos de FM, ya sea alrededor de sus bobinas, piezoelectrico, filtro de FI o cualquier otro elemento, cuyo funcionamiento y estabilidad requieran ese tipo de cuidados.

Fuente | Jesser Aguilar

O. Ramos 9:22

Read more ...

Así construí mi antena dipolo de onda media

Desde hace tiempo estaba buscando la forma de mejorar la recepción de mi radio Grundig S450DLX pero aún no la había encontrado.

Durante un buen tiempo, estuve usando un cable coaxial que tenía instalado para otros fines, como antena y me funcionaba bastante bien, pero haciendo una comparación, definitivamente la antena dipolo de onda media funciona mucho mejor.

De hecho, antes de eso, las radios que escucho regularmente no tenían una buena calidad de recepción y ahora, además de escucharme más claras, se escuchan nuevas radios. En general, debo decir que recomiendo el uso de este tipo de antenas, que no tienen mucha complicación para su construcción.

Los materiale que usé son los siguientes:

• 3 tubos PVC de 1 pulgada, de 15 centímetros cada uno.
• 1 tapadera de tubo PVC de 1 pulgada.
• 21 metros de cable de corriente, de 8 hilos, calibre 12
• 8 metros de cable coaxial de TV con un conector
• 2 armellas de metal.
• 2 tuercas para las armellas
• Cinchos de plástico
• Alambre galvanizado (50 cms)
• Alicate
• Barreno (taladro) con broca de madera o metal

 No tengo fotografías del proceso detallado, pero en realidad al ver el trabajo terminado, es fácil ver como se hizo.

Uno de los pedazos de tubo PVC lo usé para interconectar todos los cables, lo hice así, porque en donde vivo llueve mucho y dejar los cables a la intemperie hará que se dañen muy rápido. Le hice un par de agujeros y coloqué las dos armellas ahí, como pueden ver en la imagen, con tuerca por dentro y por fuera. La tuerca de adentro servirá para colocar los cables ahí.

Luego, el cable de 21 metros lo corté exactamente a la mitad (10.5 metros por lado) y lo coloqué en la tuerca de adentro, de la siguiente forma...

Como pueden darse cuenta, el cable coaxial lo desnudé y coloqué la parte de afuera, junto al cable de uno de los lados, y la parte de adentro, pegado a la otra parte del cable. Es importante que quede bien aislado o separado, para evitar problemas.

Después de haber terminado de colocar los cables, lo cerré con un tapón de PVC. Para evitar que le entre agua.

Al colocarla, los tubos de PVC se usan para aislar los cables de cualquier otro tipo de material. En este caso yo utilicé alambre galvanizado, porque en el lugar donde vivo llueve mucho y usar pita de plástica iba a suponer una reparación muy rápida.

Si se dan cuenta, solamente se debe hacer cuatro agujeros, por donde pasarán los cables y de esa forma aislar la antena.

O. Ramos 9:38

Read more ...

¿Qué es una señal de intervalo?

Vocabulario Diexista

¿Qué es una señal de intervalo?

Las señales de intervalo, o para que se entienda mejor, las melodías que identifican que va a comenzar cierta emisión de una emisora de onda corta, son, precisamente, las señales utilizadas por las emisoras internacionales como presintonía.

Se suelen emitir unos 5 minutos antes de iniciar las transmisiones y siempre es la misma, sin importar en que idioma transmite dicha estación de radio. Por ejemplo, la señal de intervalo de Radio Exterior de España (que agrego en el post), va a identificar a esa emisora, lo mismo al inicio de sus emisiones, ya sea en español, árabe, inglés, etc.

La señal de intervalo, es una melodía, alguna canción característica del país de donde proviene la señal, fragmentos de su himno nacional o una música incidental, que no dura más de 30 a 45 segundos y que se repite una y otra vez durante unos 5 minutos, dejando cortos espacios en blanco, entre una repetición y la siguiente, hasta que se da inicio a la transmisión.

¿Por qué ponen una señal de intervalo las emisoras internacionales de onda corta?

Las señales de intervalo, se estandarizaron justo después del surgimiento y popularidad de las transmisiones en onda corta, después de la década del 30, del siglo pasado.

Sus propósitos son diversos:

• Hacer que el oyente pueda identificar fácilmente a la estación, aun si la emisora no transmite en un idioma conocido para este o si está rodeada por otras en la misma banda, a lo que sumamos posibles ruidos.
• Sintonizar la frecuencia correcta de transmisión, algo que se facilita con radios con diales digitales, en la actualidad.

Algunos ejemplos de señales de intervalo

Algunas de las señales de intervalo más conocidas y que aún existen son:

• El Servicio Mundial de la BBC, con campanas de la iglesia St Mary-le-Bow.
• Radio Internacional de China tiene el himno nacional "Yiyonggjun Jinxingqu", interpretado con campanillas.
• Radiodifusión Argentina al Exterior con primeras 8 notas del tango Mi Buenos Aires querido de Carlos Gardel.
• Radio Vaticano tiene a las Campanas del reloj de la Plaza de San Pedro seguido por la "fanfarria papal".
• Voz de América deja escuchar a "Yankee Doodle", tocada por una orquesta.
• Radio Habana Cuba se identifica con la "Marcha del 26 de julio", interpretada con campanillas y luego por banda militar.

Entre las que extrañan los diexistas de todo el mundo, aún suenan en nuestras memorias:

• La de Radio Nederland Wereldomroep con "Merck toch hoe sterck" (Mira con qué fuerza), canción patriótica de la Guerra de los Ochenta Años, interpretado con campanas "carry-on".
• Radio Austria Internacional y su "danubio azul", de Johann Strauss.
• Voz de Rusia y su versión de campanilla del coro de "La gran puerta de Kiev", movimiento número 10 de la suite Cuadros de una exposición de Modest Músorgski.
• Radio Canadá Internacional tenía las 4 primeras notas en piano de "Oh Canada".
• Deutsche Welle con "Fidelio", de Ludwig van Beethoven, interpretado con campanillas

Algunas señales de intervalo de la onda corta:

O. Ramos 11:20

Read more ...

La Banda Aérea y el ¡Mayday!

Vocabulario Diexista

La Banda Aérea y el ¡Mayday!

En la actualidad, cada vez es más común encontrar radio receptores de Onda Corta, que también cuentan con la banda área. En este segmento, se pueden escuchar comunicaciones entre aeronaves con las torres de control de tráfico aéreo, además de comunicados entre los distintos departamentos de los aeropuertos (logística, estaciones de partes Meteorológicos, etc.)



El segmento asignado para estas comunicaciones radiales va de los 118 mHz a los 136 mHz, en la banda alta de la VHF.

Hacer DX en esta banda puede llegar a ser interesante. Cómo sucede en la FM comercial, en la banda área, las áreas de alcance de las señales es limitada, en condiciones normales, máxime, siendo un segmento en el que, usualmente, no se emite con grandes potencias.

Sin embargo, en condiciones excepcionales, bien por apertura de la capa E y F de la ionosfera o por propagación por ducto troposférico, ni habrá problemas en captar señales de torres de aeropuertos localizadas a más de 100 km de distancia, incluso más lejos.

Además de ser una banda interesante, escuchar la banda aérea también puede resultar útil. No en pocas ocasiones, Radioaficionados que han oído llamados de auxilio en esta banda, han servido de ayuda a los rescatistas, para llegar al lugar de los accidentes.

A este llamado de auxilio, empleado en la aviación, se le conoce como "Mayday". Este es una, digamos versión del S.O.S. y tiene el mismo significado.

La llamada de Mayday fue ideada en 1923 por Frederick Stanley MMockford, un operador de radio del aeropuerto de Croydon en Londres, quien recibió el encargo de encontrar una palabra que indicara señal de socorro y fuera entendida fácilmente por todos los pilotos y personal de tierra en una emergencia. Mockford propuso la palabra «mayday», proveniente de m'aider que en francés significa, ayúdenme. Mayday fue adoptada oficialmente en todo el mundo en 1927.

Por Jesser Aguilar

O. Ramos 11:00

Read more ...

¿Es lo mismo AM y Onda Media?

Vocabulario Diexista

¿Es lo mismo, AM y Onda Media?

La respuesta es NO. Aunque.. ¡Atención! Lo primero que hay que entender es lo que significan varias abreviaturas usadas en radio:

• MW: onda media (viene del inglés Medium Wave)
• SW: onda corta (viene del inglés Short Wave)
• AM: modulación de amplitud o amplitud modulada.
• FM: Modulación de frecuencia o Frecuencia Modulada.

O sea, la AM no es más que un tipo de modulación. Pero ... ¿Qué es modulación? La modulación no es más que la inyección de las señales de audio al tren de ondas electromagnéticas que se generan en el transmisor y salen al aire de este, a través de una antena. Ninguna señal de audio no viajaría tan lejos, si no es mediante tú "medio de transporte" adecuado: las ondas de radio o televisión, que además incluye imágenes.



Existen muchos tipos de modulaciones, con sus diferencias, ventajas y desventajas. Los más conocidos son la AM, FM y SSB (single side band) que es usado por los Radioaficionados y algunas emisoras en bandas de onda corta, en su mayoría de comunicaciones Meteorológicas, militares o de interés experimental.

Pero volvamos a la AM y la FM, que son los tipos de modulaciones más usados. ¿Sería correcto decir que la AM se usa en las bandas de Onda Corta? Pues sí. La modulación AM es la que se usa en las bandas de onda corta por Emisoras Internacionales, como si fueran estaciones de Onda Media.

Esto es debido a la gran ventaja de este tipo de modulación sobre la FM. En AM lo que tenemos es amplitud modulada. En otras palabras, las señales de radio AM varían su amplitud para adaptarse a la información de sonido que se transmite a través de las longitudes de onda o crestas de la onda electromagnética. Visto en un osciloscopio, la onda de ancha y encoge para hacer eso posible.

Entonces, esencialmente, cuando cambias los canales en una radio AM, escuchas cambios en la amplitud, por lo que las transmisiones distantes con señales débiles se verán muy débiles con el sonido dominado en gran medida por el natural ruido de la estática.

En la FM las cosas cambian. FM significa "Modulación de frecuencia" y, a diferencia de la radio AM, el sonido se transmite a través de cambios en la frecuencia. Durante una transmisión de FM, los ligeros cambios en la amplitud pasan desapercibidos porque la señal de audio se presenta al oyente a través de cambios en la frecuencia, no en la amplitud. Entonces, cuando cambias de estación, tu antena de FM alterna entre diferentes frecuencias y no amplitudes, lo que produce un sonido mucho más limpio y permite transiciones más suaves con poca o ninguna estática audible.

Por Jesser Aguilar

O. Ramos 10:56

Read more ...

Antenas tipo cortina

Vocabulario Diexista

¿Qué son las antenas tipo cortina?

Las antenas Tipo de Cortina, son antenas de transmisión para Onda Corta direccionales. Normalmente, tiene varias antenas incluidas, que se montan frente a un reflector y suelen ser fijas.



Estas antenas y el reflector están suspendidos por cables de acero y aislantes, entre dos torres de hierro, como una cortina, de ahí, el nombre con que han sido bautizadas.

El sistema Allis

Desde 1993 ha habido una nueva forma de construcción de antenas de cortina, desarrollada por Thomson CSF (más tarde Thales Group) y TéléDiffusion de France TDF, como reemplazo de los antiguos transmisores en Allois e Issoudun, en Francia.

En esta construcción, la antena está instalada como una única pieza, un solo poste giratorio y en la base del mismo está el transmisor. A este sistema se la ha llamado antena ALLISS.

Ventajas y desventajas de las antenas tipo cortina

A pesar de las evidentes ventajas tecnológicas, ofrecidas por el sistema ALLIS, entre las que sobresalen, poder usar el mismo módulo de antena y transmisor, para cubrir varías áreas geográficas, solo con un giro de la misma, también tiene una gran desventaja: el costo.

Debido a su elevado precio y complejidad, la tecnología ALLIS, está fuera del alcance de la mayoría de las emisoras de Onda Corta. Solo las mejores financiadas han implementado este sistema. El costo de uno de esos módulos está entre 5 y 10 millones de dólares, siendo destinado la mayor parte de ese presupuesto a la compra de toda la metalurgia, que interviene en el sólido mástil, el sistema de rotación y motor, principalmente.



Distribución del sistema Allis en el mundo

Según el folleto actual de Thales, la compañía Francesa, encargada del diseño de este sistema, existen 6 versiones diferentes de ALLISS.

Estas versiones están ordenadas por fecha de instalación inicial:

• 1995: Francia en Issoudun.
• 1997: Alemania en la estación transmisora ​​de Nauen.
• 2002: Omán en A'Seela.
• 2003: China en Qiqihar. (se rumora que fue desmantelado)
• 2006: Turquía en Emirler.
• 2009: Kuwait en Sulaibiya.
• 2009: Cuba, casi seguro en Bauta o Bejucal, pero oficialmente el lugar no fue revelado. Se construyó con un contrato a través del Departamento de Relaciones Exteriores de China para replicar los módulos ALLISS en Cuba y expandir las emisiones de RHC y Radio Internacional de China.
• 2009: Nigeria — Transmisor Abuja -Lugbe

O. Ramos 10:52

Read more ...

¿Qué significan las siglas PLL en los radioreceptores?

Vocabulario Diexista

¿Qué significan las siglas PLL en los radioreceptores?



El lazo de seguimiento de fase, bucle de enganche de fase, o PLL (del inglés phase-locked loop) es un sistema de control que genera una señal eléctrica cuya fase está relacionada con la fase de una señal de entrada. Básicamente, es un circuito electrónico que consta de un oscilador de frecuencia variable y un detector de fase en un circuito de retroalimentación. El oscilador genera una señal periódica y el detector de fase compara la fase de esa señal con la fase de la señal periódica de entrada, ajustando el oscilador para mantener las fases iguales, lo que implica mantener idénticas frecuencias de entrada y salida.

Estas propiedades se utilizan para la sincronización, demodulación y síntesis de frecuencia del reloj de la computadora.

Los lazos de seguimiento de fase se emplean ampliamente en telecomunicaciones, computación y otras aplicaciones electrónicas. Se pueden utilizar para demodular una señal (por ejemplo de FM), recuperar una señal de un canal de comunicación ruidoso, generar una frecuencia estable en múltiplos de una frecuencia de entrada o distribuir pulsos de reloj sincronizados con precisión en circuitos lógicos digitales como microprocesadores.

El empleo de este tipo de circuitos en los radios de Onda Corta a partir de los años 80, del siglo pasado, hizo posible radios más pequeños y compactos, como el de la imagen, el SONY ICF 7600GR.

Por Jesser Aguilar
